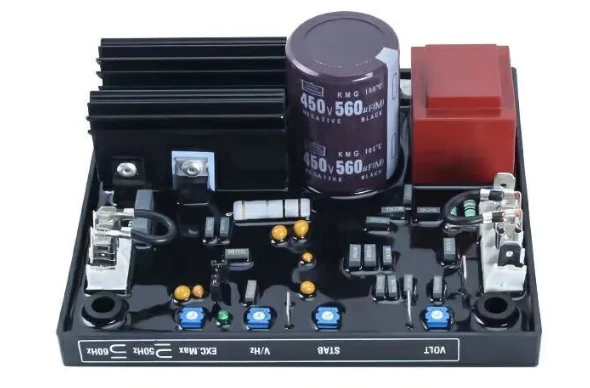

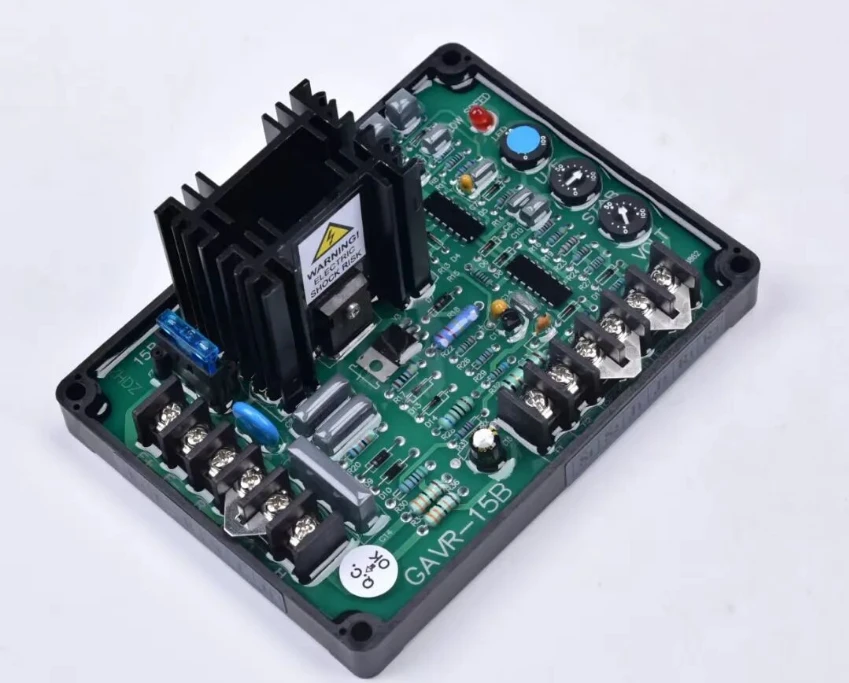

Funktionen af ​​spændingsregulatorpanelet (AVR Automatic Voltage Regulator) af dieselgeneratorsæt (praktisk indsigt, velegnet til begyndere)

1. Kernespændingsregulering (primær funktion)



Den opsamler generatorens trefasede udgangsspænding til feedback og sammenligner den internt med standardspændingen (almindeligvis 400V tre-faset, 230V enkeltfaset-):



1. Hvis spændingen er for lav→ AVR øger excitationsstrømmen, rotorens magnetfelt forstærkes, og udgangsspændingen stiger;



2. Hvis spændingen er for høj→ AVR reducerer excitationsstrømmen, magnetfeltet svækkes, og spændingen falder;

Uanset ingen belastning, pludselig belastningstilsætning eller pludselig belastningsfjernelse, holder den altid spændingen inden for det tilladte område, hvilket forhindrer skader på lamper, motorer og styreskabe forårsaget af spændingsspidser eller -fald.



2. Excitationsstart og spændingsopbygning-

Når enheden først startes, og hastigheden endnu ikke har nået den nominelle værdi, er restmagnetismen svag, og generatoren kan ikke selv producere spænding. Spændingsregulatorpanelet har et selv-excitationskredsløb, der bruger en lille mængde resterende magnetisme eller batteri-støttet strøm til at levere startstrøm til excitationsviklingen, hvilket gør det muligt for generatoren hurtigt at nå den nominelle spænding.



Uden en AVR, eller hvis AVR er beskadiget, vil enheden rotere, men der udsendes ingen spænding.



3. Tilpasning til belastning for dynamisk spændingsregulering

Når udstyr med høj-effekt starter (motorer, luftkompressorer), er der et stort øjeblikkeligt spændingsfald. AVR vil øjeblikkeligt øge excitationskompensationsspændingen, så spændingen ikke kollapser med det samme, når belastningen påføres.



Når en stor belastning fjernes, forhindrer det spændingen i at stige og beskadige elektriske enheder.

4. Understøttende beskyttelsesfunktioner (standard på forskellige AVR-modeller)



1. Lav-beskyttelse:Når enhedens hastighed er for lav (utilstrækkelig frekvens), er excitation begrænset for at forhindre beskadigelse af udstyr forårsaget af lav-spændingsbelastning;

2. Overspændingsbegrænsning:Undertrykker den højeste spænding under fejl for at forhindre nedbrud af generatorviklingen og nedstrøms elektrisk udstyr;

3. Blød start excitation:Øger gradvist spændingen under opstart og undgår øjeblikkelig belastningspåvirkning.



5. Parallel-/netforbindelsesfunktion (AVR til parallelbrug)

Når flere enheder arbejder parallelt, kan AVR justere reaktiv effektfordeling, hvilket sikrer, at spændingen på flere enheder er konsistent, forhindrer cirkulerende strømme og konkurrerer ikke om reaktiv effekt.



6. Skel mellem børsteløs og børstet generator AVR

1. Børsteløs Generator AVR: Forsyner strøm til exciterens stator og styrer indirekte hovedgeneratorens magnetfelt;



2. Børstet Generator AVR: Leverer magnetiseringsstrøm direkte til rotorens slæberinge.



Typiske symptomer på AVR-skade



1. Ingen udgangsspænding ved opstart;



2. Normal spænding ved ubelastet, men spændingen falder kraftigt ved belastning;



3. Spændingen svinger uforudsigeligt og kan ikke stabilisere sig;



4. Spændingen forbliver overdrevent høj, og brænder ofte pærer og kontakter ud.
